GSM-3YGS遠抄管理終端(簡易型)

◆概述

   GSM-3YGS抄表終端是專為大量低端用戶開發生產的簡易型遠程無線抄表終端；功能簡潔實用、價格低廉，便于縣、鄉所級以下供電單位對大用戶及臺區公用變壓器遠抄管理大量推廣采用。GSM-3YGS抄表終端是一套基于移動GSM/GPRS無線網絡的用電現場監控裝置；實現客戶側的遙信、遙測功能，具有可靠性高，實時性強，傳輸速度快，傳輸信息量大等特點。此種通訊方式也是未來電力數據傳輸?shù)囊粋€(gè)發展趨勢。本系統具有遠程抄表、用電異常信息報警等多種功能。本裝置可用于低壓計量用戶和高壓計量用戶組成統一的系統平臺；其系統后臺軟件與調度自動化、營銷MIS等建立接口，實現全網實時線損分析和更加全面的營銷管理自動化。

◆主要功能

1. 遙測：具有485接口采集通道，可與具有485接口功能的各種電子式電能表配接實現遠抄。

?  實時抄表：終端可根據主站命令，實時抄錄電能表數據，如電量（有功電量、無功電量及發生時間）、其它電參數（電壓、電流、功率、功率因數）、等。

?   定時抄表：終端可根據使用要求，輪詢各電能表當前電量、當前電壓、當前電流等變量。

?   預約抄表（定時回傳）：終端可根據主站需求，在指定時間抄錄電能表數據，并主動上傳給主站。

2. 遙信：對現場各種異常信號報警，如：  計量箱開門報警；抄表失敗報警；表計故障報警；終端上電報警；

3. 通訊信道

? 終端可支持多種通訊方式，短信（SMS）、分組數據交換（GPRS）；

? GPRS通訊方式不僅適用固定IP地址，亦可適用動態IP地址；不需申請固定IP而繳納月租費。

?   終端能自動的切換各種通訊方式；在GPRS通訊方式下有三種工作模式：實時在線、定時回傳、隨時召測；如果在定時回傳、隨時召測模式下數據傳輸完后自動切換到短信狀態；碰到GPRS實時在線因?yàn)榫W(wǎng)絡的問題無法通訊時亦能夠自動的切換到短信狀態下通訊；并保持GPRS自動上拔狀態。

◆ 工作原理

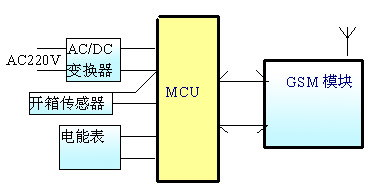

 GSM-3YGS抄表終端由單片機、通訊模塊、輸入輸出接口、電源組成。MCU單片機完成電能表數據及現場各種開關量信號采集并能同時控制管理GSM通訊模塊工作；通訊模塊在MCU單片機管理下與遠方后臺計算機機完成數據傳輸。終端利用GSM/GPRS通訊網絡完成遠程數據傳輸。終端可以和各種帶485接口電能表連接讀取數據；終端另有一路開關量輸入，可以監測計量箱的開啟。

◆技術參數

1．供電電源: 獨立AC/DC電源變換器。輸入AC220V（100V）±20%、50Hz、3W；輸出DC5.0V。

2．外形尺寸：終端：76mm×120mm×28mm；AC/DC電源變換器：82 mm×62 mm×35 mm;

3.適應環境: 環境溫度-20℃--55℃。 相對濕度30%--95%。無腐蝕性氣體。

4．抗干擾： 高頻電磁場抗擾度：符合DL/T533-93標準； 浪涌電壓抗擾度：符合DL/T533-93標準。
