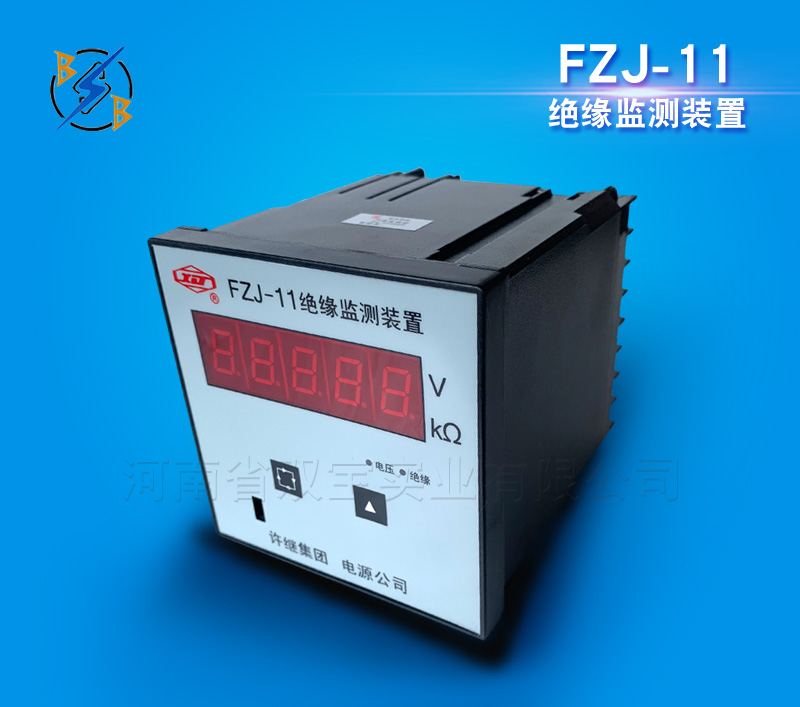

絕緣監測裝置(FZJ-11型絕緣監測裝置)
絕緣監測裝置用于在線實時監測直流母線和各饋電支路的絕緣狀況。系統裝設絕緣監測裝置，實時監測直流系統的絕緣狀況，及時發現接地故障。
根據用戶的不同使用要求，可提供以下兩種型式的絕緣監測裝置：FZJ-11型絕緣監測裝置，只具有母線絕緣監測功能，不具備支路巡檢功能；WZJ-11A型絕緣監測裝置，同時具有母線絕緣監測和支路巡檢功能。
基本功能：
◇ 監測裝置通過檢測直流母線對地的電壓，計算出正負母線對地的絕緣電阻值，當直流母線的絕緣電阻低于設定的告警門限時，發出相應的絕緣降低告警信號。
◇ 監測裝置通過檢測各饋電支路對地的漏電流，計算出饋電支路對地的絕緣電阻值，當某一饋電支路對地的絕緣電阻低于設定的告警門限時，發出相應的支路絕緣降低告警信號。
◇ 監測裝置通過RS485接口與電源系統集中監控模塊聯接，實現對電源系統直流母線和各饋電支路的監測數據上傳。
主要特點：
◇ 直流母線對地電阻采用不平衡電橋測量原理和16位A/D轉換，可檢測正負母線等值平衡接地和測量正負母線對地的絕緣電阻值。
◇ 饋電支路直接檢測對地的直流漏電流信號，無低頻信號注入直流系統，因此對直流系統無任何影響，而且支路分布電容不影響測量精度。
◇ 饋電支路提供不平衡檢測和平衡檢測兩種方式：不平衡檢測方式速度快、精度高，適用于直流網絡簡單的系統；平衡檢測方式速度稍慢，但可以檢測支路正負極平衡接地，適用于直流網絡復雜的系統。
◇ 具有瞬時接地報警功能，可以捕捉直流操作回路動作過程中出現的瞬時接地情況，及時發現接地隱患。
◇ 具有零點校準和滿度補償功能，可保證檢測精度的穩定，避免出現誤報信號和漏判支路的情況。
◇ 直流饋電主屏與分屏上的絕緣監測主機和分機相互獨立，互不影響，而且具備RS485串行口與集中監控模塊通信。
